ALLGEMEIN

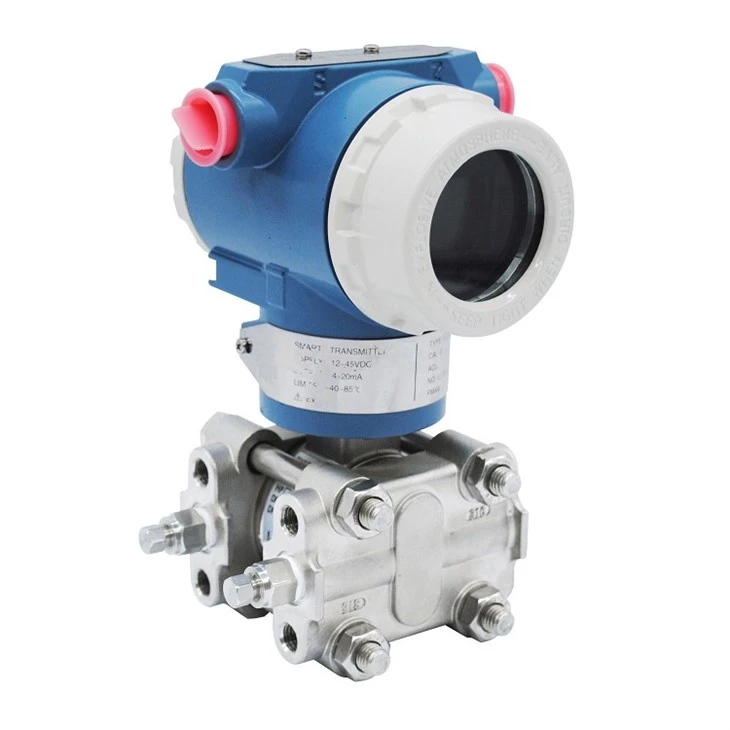

Die Serie HY3051S ist ein digitaler Differenzdrucktransmitter, der für industrielle Druckmessanwendungen entwickelt wurde.
Der HY3051S kann so konfiguriert werden, dass er integrierte Lösungen für ein breites Spektrum von Druck- und Durchflussmessanwendungen bietet.
MERKMALE
►Aktualisierungszeit des Ausgangsstroms in 200 ms
►Verbesserte Leistung, erhöhte Genauigkeit und größere Stabilität
►Zwei Jahre Stabilität von 0,2 Prozent
►0.075 Prozent Genauigkeit
►Parametereinstellung direkt über die Tastatur
►4-20 mA-Ausgang plus direkte digitale HART-Kommunikation
►Automatische Nullkalibrierung per Knopfdruck
►Explosionsgeschütztes und wetterfestes Gehäuse
SPEZIFIKATIONEN
|
Mittel |
Flüssigkeit, Gas und Dampf |
|
|
Messbereich |
{{0}}~0.1kPa bis 0~40MPa |
|
|
Ausgabe |
4~20mA DC plus HART-Protokoll |
|
|
Genauigkeit |
±0,1 Prozent FS |
|
|
Reichweite und Nullpunkt |
Einstellbar |
|
|
Stromversorgung |
12~45V DC, im Allgemeinen 24V DC |
|
|
Schutz |
Schutzart IP65 |
|
|
Lagertemperatur |
-40~ plus 300 Grad |
|
|
Überlastgrenze |
150 Prozent -200 Prozent des Nennbereichs |
|
|
Lastwiderstand |
750 Ω (Lastcharakteristik siehe Diagramm 1 unten) |
|
|
Relative Luftfeuchtigkeit |
5~95 Prozent |
|
|
Konvertergehäuse |
Aluminiumgusslegierung mit niedrigem Kupfergehalt und Polyurethan-Lackierung |
|
|
Flüssigkeit einfüllen |
Silizium-/Fluoröl |
|
|
Prozessverbindungen |
DN50, DN80, DN100, DN150 Flansch |
|
|
Statischer Druck |
10, 25, 40 MPa |
|
|
Montage |
Direkt an der Rohrleitung befestigt oder optional mit Montagehalterung für 2"-Rohre oder mit Direkt- oder Ferndichtungen. 3-Wegeventil |
|
|
Maximale positive Verschiebung |
500 Prozent der minimalen Einstellspanne |
|
|
maximale negative Verschiebung |
600 Prozent der minimalen Einstellspanne |
|
|
Material |
Flansch/Adapter |
Edelstahl 316/Monel/Haste-Legierung/Kartonstahl |
|
Abflüsse/Belüftungen |
Edelstahl 316/Monel/Haste-Legierung |
|
|
Diagramme |
Edelstahl 316/Monel/Haste-Legierung C/Tantal |
|
|
Benetzter O-Ring |
Viton/ Buna-N |
|
|
O-Ring abdichten |
Viton/ Buna-N |
|
|
Schrauben Muttern |
Kartonstahl/Edelstahl316 |
|
SCHALTPLAN
Maße
Bestellcode:
|
Artikel |
Code |
Spezifikation |
|
HY3051SDP |
Differenzdrucktransmitter |
|
|
HY3051SGP |
Überdrucktransmitter |
|
|
Messbereich |
2 |
0-0.1~1,5 Kpa |
|
3 |
0~7,5 Kpa |
|
|
4 |
0~37,4 Kpa |
|
|
5 |
0~186,8 Kpa |
|
|
6 |
0~690 Kpa |
|
|
7 |
0~2068 kpa |
|
|
8 |
0~6890 kpa |
|
|
9 |
0~20680 kpa |
|
|
Ausgabe |
S |
4-20mA, HART-Protokoll, linearer Ausgang |
|
J |
4-20mA, HART-Protokoll, Quadratwurzelausgang (Bereich größer oder gleich 5 kPa) |
|
|
Membranmaterial/Füllflüssigkeit |
2 |
Silikonöl aus Edelstahl 316L |
|
3 |
Hastelloy C(range >3Kpa) Silikonöl |
|
|
A |
Edelstahl 316L Fluoröl |
|
|
Ablaufloch |
B |
Rückseite des Prozessflansches oder keine |
|
U |
Prozessflanschseite oben |
|
|
L |
Prozessflanschseite tiefer |
|
|
Benetztes O-Ring-Material |
7 |
Buna-N (NBR) |
|
6 |
Viton (FKM) (Temperatur größer oder gleich -20 Grad) |
|
|
5 |
Niedertemperatur-Viton (FKM-GFLT) |
|
|
Prozessverbindung |
H |
1/4'' NPT F |
|
Maximale Druckgrenze |
1 |
14 MPa (4 MPa für Bereich 2) |
|
3 |
25 MPa |
|
|
5 |
32 MPa |
|
|
Kabeleinführung |
1 |
M20*1.5 |
|
Montagehalterung |
B00 |
Keiner |
|
B01 |
Gebogene Rohrhalterung (Kohlenstoffstahl) |
|
|
B02 |
Wandhalterung (Kohlenstoffstahl) |
|
|
B03 |
Rohrförmige Flachhalterung (Kohlenstoffstahl) |
|
|
B04 |
Rohrförmige gebogene Halterung (Edelstahl) |
|
|
B05 |
Wandhalterung (Edelstahl) |
|
|
B06 |
Rohrförmige Flachhalterung (Edelstahl) |
|
|
Wahlfrei |
d |
Eigensicherer Typ, druckfest (Exd IIC T4~T6) |
|
i |
Eigensicher (Exia IIC T4~T6) |
|
|
M3 |
LCD Bildschirm |
|
|
D1 |
Ablassventil oder Schraube aus Edelstahl (2 Stück) |
|
|
C1 |
1/2'' NPT Innengewinde-Taillenflansch (2 Sätze) |
|
|
C12 |
1/2'' NPT-M20*1.5-Φ14 Druckrohr (2 Sätze) |
|
|
C2 |
M20*1,5 Außengewinde T-Verbindung (2 Sätze) |
|
|
C21 |
M20*1,5 T-Verbindung - Φ14 Druckrohr (2 Sätze) |
|
|
K1 |
Entfettungsbehandlung |
|
