ALLGEMEIN
Die Serie HY3051S ist ein digitaler Differenzdrucktransmitter, der für industrielle Druckmessanwendungen entwickelt wurde.
Der HY3051S kann so konfiguriert werden, dass er integrierte Lösungen für ein breites Spektrum von Druck- und Durchflussmessanwendungen bietet.
MERKMALE
►Aktualisierungszeit des Ausgangsstroms in 200 ms
►Verbesserte Leistung, erhöhte Genauigkeit und größere Stabilität
►Zwei Jahre Stabilität von 0,2 %
►0,075 % Genauigkeit
►Parametereinstellung direkt über die Tastatur
►4-20-mA-Ausgang plus direkte digitale HART-Kommunikation
►Automatische Nullkalibrierung durch Drücken der Taste -
►Explosionsgeschütztes und wetterfestes Gehäuse
SPEZIFIKATIONEN
|
Medium |
Flüssigkeit, Gas und Dampf |
|
|
Messbereich |
0~0,1 kPa bis 0~40 MPa |
|
|
Ausgabe |
4~20mA DC+HART-Protokoll |
|
|
Genauigkeit |
±0,1 % FS |
|
|
Reichweite und Nullpunkt |
Einstellbar |
|
|
Stromversorgung |
12~45V DC, im Allgemeinen 24V DC |
|
|
Schutz |
IP65 |
|
|
Lagertemperatur |
-40~+300 Grad |
|
|
Überlastgrenze |
150–200 % des Nennbereichs |
|
|
Lastwiderstand |
750 Ω (Lastkennlinie siehe Diagramm 1 unten) |
|
|
Relative Luftfeuchtigkeit |
5~95% |
|
|
Konvertergehäuse |
Aluminiumgusslegierung mit niedrigem Kupfergehalt und Polyurethan-Lackierung |
|
|
Flüssigkeit einfüllen |
Silizium-/Fluoröl |
|
|
Prozessverbindungen |
DN50, DN80, DN100, DN150 Flansch |
|
|
Statischer Druck |
10, 25, 40 MPa |
|
|
Montage |
Direkte Unterstützung durch Rohrleitungen oder optional mit Montagehalterung für 2-Zoll-Rohre oder mit Direkt- oder Ferndichtungen. 3-Wegeventil |
|
|
Maximale positive Verschiebung |
500 % der minimalen Einstellspanne |
|
|
maximale negative Verschiebung |
600 % der minimalen Einstellspanne |
|
|
Material |
Flansch/Adapter |
Edelstahl 316/Monel/Haste-Legierung/Kartonstahl |
|
Abflüsse/Belüftungen |
Edelstahl 316/Monel/Haste-Legierung |
|
|
Diagramme |
Edelstahl 316/Monel/Haste-Legierung C/Tantal |
|
|
Benetzter O-Ring |
Viton/ Buna-N |
|
|
O-Ring abdichten |
Viton/ Buna-N |
|
|
Schrauben und Muttern |
Kartonstahl/Edelstahl316 |
|
SCHALTPLAN

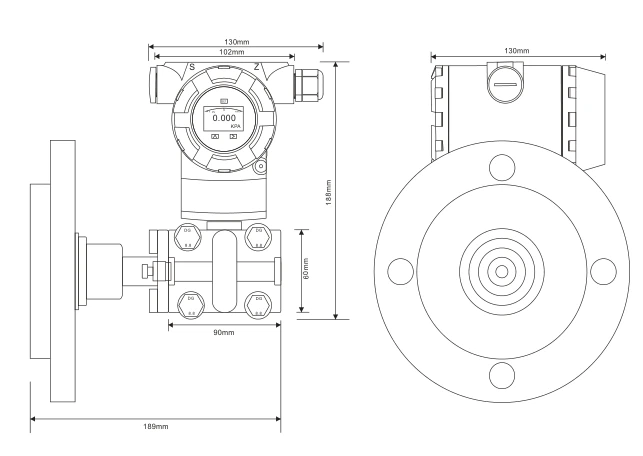

Abmessungen

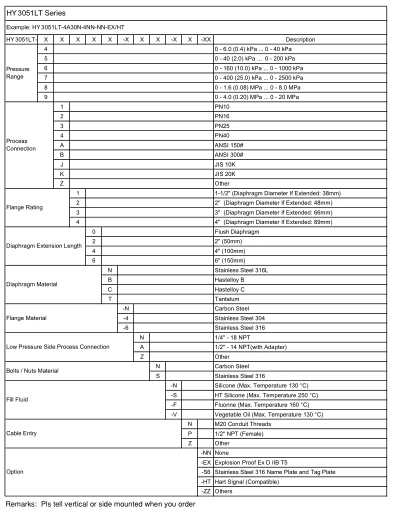

Bestellcode:
