Merkmale
Inline-Messgeräte und Absolutdruckmessungen unterstützen bis zu 20,000 psi (1378,95 bar) für Druck- oder Füllstandslösungen
Durch anwendungsspezifische Konfiguration können Sie Ihren Drucktransmitter in einen Füllstandstransmitter mit Volumenberechnungen umwandeln
Komplette Druck- oder Füllstandsbaugruppen werden auf Lecks geprüft und kalibriert, um Leckstellen um bis zu 70 % zu reduzieren und die Installation zu vereinfachen.
10-Jahresstabilität bei Installation und 150:1 Messbereichsreduzierung sorgen für zuverlässige Messungen und große Anwendungsflexibilität
Bluetooth®Durch die drahtlose Konnektivität können Wartungs- und Serviceaufgaben wesentlich einfacher durchgeführt werden, ohne dass eine physische Verbindung oder ein separates Konfigurationstool erforderlich ist.
Das grafische Display mit Hintergrundbeleuchtung ermöglicht eine einfache Bedienung in 8 verschiedenen Sprachen bei allen Lichtverhältnissen
Die Diagnosefunktionen „Loop Integrity“ und „Stopfte Impulsleitungen“ erkennen Probleme in elektrischen Loops und verstopften Impulsleitungen, bevor sie die Qualität des Prozesses beeinträchtigen. Das sorgt für mehr Sicherheit und weniger Ausfallzeiten.
Schnellservicetasten bieten integrierte Konfigurationstasten für eine optimierte Inbetriebnahme
SIL 2/3-Zertifizierung nach IEC 61508 (durch Drittanbieter) und Vorabbescheinigung der FMEDA-Daten für Sicherheitsinstallationen
Wireless-Funktionen
KabellosHIRSCH® technology is secure and cost-effective and delivers >99 % Datenzuverlässigkeit
Das SmartPower™-Modul bietet bis zu 10- Jahre wartungsfreien Betrieb und Austausch vor Ort ohne Ausbau des Senders
Die einfache Installation ermöglicht eine schnelle Instrumentierung der Messpunkte ohne Verkabelungskosten
Technische Daten
- Garantie Bis zu 5-Jahre eingeschränkte Garantie
- Reichweitenreduzierung bis zu 150:1
- Kommunikationsprotokoll 4-20 MA HART®, KabellosHIRSCH®, FOUNDATION™ Feldbus, PROFIBUS®PA, 1-5 V Niedrigleistungs-HART®
- Messbereich Bis zu 20000 psig (1378,95 bar) Überdruck
Bis zu 20000 psia (1378,95 bar) absolut
- Prozessberührtes Material 316L SST, Legierung C-276, Legierung 400, Tantal, vergoldeter 316L SST, vergoldete Legierung 400
- Diagnose Grundlegende Diagnose, Prozesswarnungen, Schleifenintegritätsdiagnose, Diagnose verstopfter Impulsleitungen
- Zertifizierungen/Zulassungen SIL 2/3 zertifiziert nach IEC 61508 durch eine unabhängige dritte Partei, NSF, NACE®, Gefahrenbereiche, vollständige Liste der Zertifizierungen finden Sie in den vollständigen Spezifikationen
- Drahtlose Aktualisierungsrate 1 Sek. bis 60 Min., vom Benutzer wählbar
- Lebensdauer des Leistungsmoduls: Bis zu 10- Jahre, vor Ort austauschbar (separat bestellen)
- Funkreichweite Interne Antenne (225 m)
- Bestellcode:
-
Code
Beschreibung

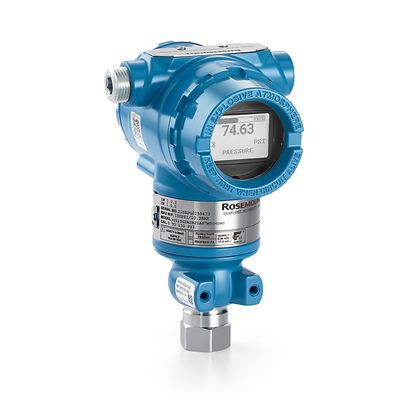

3051T
Inline-Drucktransmitter
-
Druckart
Code
Beschreibung
G
Messgerät
★
A(1)
Absolut
★
-
Druckbereich
Code
Messgerät (Rosemount 3051TG)(1)
Absolut (Rosemount 3051TA)
0
–5 bis 5 psi (-344,74 bis 344,74 mbar)
N/A
★
1
–14,7 bis 30 psi (-1,01 bis 2,06 bar)
{{0}} bis 30 psia (0 bis 2,06 bar)
★
2
–14,7 bis 150 psi (-1,01 bis 10,34 bar)
{{0}} bis 150 psia (0 bis 10,34 bar)
★
3
–14,7 bis 800 psi (-1,01 bis 55,15 bar)
{{0}} bis 800 psia (0 bis 55,15 bar)
★
4
–14,7 bis 4000 psi (-1,01 bis 275,79 bar)
{{0}} bis 4000 psia (0 bis 275,79 bar)
★
5
–14,7 bis 10000 psi (-1,01 bis 689,47 bar)
{{0}} bis 10000 psia (0 bis 689,47 bar)
★
6(2)
–14,7 bis 20000 psi (–1,01 bis 1378,95 bar)
{{0}} bis 20000 psia (0 bis 1378,95 bar)
-
Senderausgang
Code
Beschreibung
A(1)
4–20 mA mit digitalem Signal basierend auf HART®-Protokoll
★
F
FOUNDATION™ Fieldbus-Protokoll
★
W(2)
PROFIBUS® PA-Protokoll
★
X(3)
Kabellos (erfordert kabellose Optionen und ein Gehäuse aus technischem Polymer)
★
M(4)
Niedriger Stromverbrauch, 1–5 VDC mit digitalem Signal basierend auf dem HART-Protokoll
-
Ausführung des Prozessanschlusses
Code
Beschreibung
2B
½-14 NPT weiblich (nur Bereich 1-5)
★
2C(1)
G½ A EN837-1 männlich (nur Bereich 1-4)
★
2F(2)
Konisch und mit Gewinde, kompatibel mit Autoklavtyp F-250-C (nur Bereich 5-6)
61(3)(4)
Instrumentenflansch ohne Gewinde (nur Bereich 1-4)
-
Trennmembrane
Die Baumaterialien entsprechen den Empfehlungen gemäß NACE MR0175/ISO 15156 für saure Ölfeld-Produktionsumgebungen. Für bestimmte Materialien gelten Umweltgrenzwerte. Weitere Einzelheiten finden Sie in der neuesten Norm. Ausgewählte Materialien entsprechen auch NACE MR0103 für saure Raffinerieumgebungen.
Code
Trennmembrane
Prozessanschluss Material der medienberührten Teile
2
316L Edelstahl
316L Edelstahl
★
3
Legierung C-276
Legierung C-276
★
7
Vergoldeter 316 Edelstahl
316L Edelstahl
Sensorfüllflüssigkeit
Code
Beschreibung
1
Silikon
★
2(1)
Träge
(1) Nicht mit kabellosem Ausgang verfügbar.
Gehäusematerial
Code
Gehäusematerial
Größe des Leitungseinlasses
A
Aluminium
½-14 NVV
★
B
Aluminium
M20 x 1.5
★
E
Aluminium, ultraniedriger Kupfergehalt
½-14 NVV
F
Aluminium, ultraniedriger Kupfergehalt
M20 x 1.5
J
Edelstahl
½-14 NVV
★
K
Edelstahl
M20 x 1.5
P(1)
Technischer Kunststoff
Keine Leitungseinführungen
★
D(2)
Aluminium
G½
M(2)
Edelstahl
G½
-
Wireless-Optionen
Erfordert den Code X für den drahtlosen Ausgang und den Code P für das Gehäuse aus technischem Polymer.
Drahtlose Übertragungsrate, Betriebsfrequenz und Protokoll
Code
Beschreibung
WA3
Vom Benutzer konfigurierbare Übertragungsrate, 2,4 GHzKabellosHART®
★
Antenne und SmartPower
Code
Beschreibung
AP5
Interne Antenne, kompatibel mit Green Power Module (IS Power Module separat erhältlich).
★
Zusätzliche Optionen
Erweiterte Produktgarantie
Code
Beschreibung
WR3
3-Jahre eingeschränkte Garantie
★
WR5
5-Jahre eingeschränkte Garantie
★
Plantweb™-Steuerungsfunktionalität
Code
Beschreibung
A01
FOUNDATION™ Fieldbus-Steuerungsfunktionsblocksuite
★
Plantweb™ Diagnosefunktionalität
Code
Beschreibung
DA0
Schleifenintegrität HART®-Diagnose
★
D01
FOUNDATION™ Feldbus-Diagnosesuite
★
Integrierte Montage
Zum Zusammenbau vorgesehene Artikel werden gesondert angegeben und erfordern eine vollständige Modellnummer.
Code
Beschreibung
S5
Montage an Rosemount 306 Integral Manifold
★
Druckmittlerbaugruppen
Zum Zusammenbau vorgesehene Artikel werden gesondert angegeben und erfordern eine vollständige Modellnummer.
Code
Beschreibung
S1
Zusammenbau zu einer Rosemount 1199 Dichtung
★
Montagehalterung
Schrauben zur Plattenbefestigung sind nicht im Lieferumfang enthalten.
Code
Beschreibung
B4
Halterung für 2--Zoll-Rohr- oder Plattenmontage, komplett aus Edelstahl
★
Produktzertifizierungen
Code
Beschreibung
E8
ATEX-Zertifizierung für explosionsgefährdete Bereiche und Staub
★
I1(1)
ATEX Eigensicherheit und Staub
★
IA
ATEX FISCO Eigensicherheit; nur für FOUNDATION™ Fieldbus oder PROFIBUS® PA-Protokoll
★
N1
ATEX Typ n Zertifizierung und Staub
★
K8
ATEX Druckfeste Kapselung, Eigensicherheit, Typ n, Staub (Kombination aus E8, I1 und N1)
★
E4
TIIS Flammschutz
★
I4
TIIS Eigensicherheit
★
E5
USA Explosionsgeschützt, Staub-Explosionsgeschützt
★
I5(2)
USA Eigensicher, nicht zündfähig
★
C6
Kanada Explosionsschutz, Staub-Explosionsschutz, Eigensicherheit und Division 2
★
E6
Kanada Explosionsschutz, Staub-Explosionsschutz, Division 2
★
I6
Eigensicherheit in Kanada
★
K6
Kanada und ATEX Explosionsgeschützt, Eigensicherheit und Division 2 (Kombination aus C6, E8 und I1)
★
E7
IECEx Druckfeste Kapselung, Staub-Explosionsschutz
★
I7
IECEx Eigensicherheit
★
N7
IECEx Typ n-Zertifizierung
★
K7
IECEx Druckfeste Kapselung, Staub-Ex-Schutz, Eigensicherheit und Typ n (Kombination aus I7, N7 und E7)
★
ICH G
IECEx FISCO Eigensicher; nur für FOUNDATION Fieldbus- oder PROFIBUS PA-Protokolle
★
K5
USA Explosionsgeschützt, Staub-Ex-Schutz, Eigensicherheit und Division 2
★
E2
INMETRO Flammensicher001
★
I2
INMETRO Eigensicherheit
★
IB
INMETRO FISCO eigensicher; nur für FOUNDATION Fieldbus- oder PROFIBUS PA-Protokolle
★
K2
INMETRO Druckfeste Kapselung, Eigensicherheit
★
E3
China Flammsicher
★
I3
Eigensicherheit in China
★
N3
China Typ n
★
EM
Technische Vorschriften Zollunion (EAC) Flammschutz
★
ICH BIN
Technische Vorschriften Zollunion (EAC) Eigensicherheit
★
KILOMETER
Technische Vorschriften Zollunion (EAC) Druckfeste Kapselung und Eigensicherheit
★
KB
USA und Kanada Explosionsschutz, Staub-Ex-Schutz, Eigensicherheit und Division 2 (Kombination aus K5 und C6)
★
KD
USA, Kanada und ATEX Explosionsgeschützt, eigensicher (Kombination aus K5, C6, I1 und E8)
★
KL(3)
USA, Kanada, IECEx, ATEX Eigensicherheitskombination
★
KS
USA, Kanada, IECEx, ATEX Explosionsgeschützt, Eigensicher, Staub, Nicht Funkenerzeugend, Typ N, Div. 2
★
EP
Republik Korea Flammsicher
★
IP
Republik Korea Eigensicherheit
★
KP
Republik Korea Druckfeste Kapselung, Eigensicherheit
★
Staubzulassung nicht anwendbar für Leistungscode X.
Mit dem Ausgabecode (X) ist keine Zertifizierung für nicht zündfähige Stoffe mitgeliefert.
Nur mit Ausgabecode X verfügbar.
Trinkwasserzulassung
Nicht verfügbar mit Legierungsisolator (Optionscode 3), Verteilermontage (Optionscode S5), Dichtungsmontage (Optionscode S1), Oberflächengüte-Zertifikat (Optionscode Q16) und Ferndichtungssystembericht (Optionscode QZ).
Code
Beschreibung
DW
NSF-Trinkwasserzulassung
★
Schiffszulassungen
Für den Funkausgang (Code X) sind keine Werftzulassungen verfügbar.
Code
Beschreibung
SBS
Amerikanisches Schifffahrtsbüro
★
SBV(1)
Büro Veritas (BV)
★
SDN
Die norwegische Wahrheit
★
SLL(1)
Lloyds Register (LR)
★
(1) Nur erhältlich mit den Produktzertifizierungen E7, E8, I1, I7, IA, K7, K8, KD, N1, N7
SST-Tagging
Code
Beschreibung
Y2
316 SST-Typenschild, oberes Etikett, andrahtbares Etikett und Befestigungselemente
Sorgerechtsübertragung
Die Option „Eichpflichtiger Verkehr“ ist nur mit HART 4–20 mA-Ausgang (Code A) verfügbar.
Code
Beschreibung
C5
Genauigkeitszulassung von Measurement Canada (begrenzte Verfügbarkeit je nach Sendertyp und Reichweite; wenden Sie sich an einen Emerson-Vertreter).
★
Kalibrierungszertifikat
Code
Beschreibung
Q4
Kalibrierungszertifikat
★
QG
Kalibrierzertifikat und GOST-Verifizierungszertifikat
★
QP
Kalibrierungszertifikat und Originalitätssiegel
★
Zertifizierung der Materialrückverfolgbarkeit
Code
Beschreibung
Q8
Zertifizierung der Materialrückverfolgbarkeit gemäß EN 10204 3.1.B
★
Positive Materialidentifikation (PMI)
Code
Beschreibung
Q76
PMI-Verifizierung und -Zertifikat
★
Qualitätszertifikat für Sicherheit
Das Qualitätszertifikat für Sicherheit ist nur mit HART® 4–20 mA-Ausgang (Code A) verfügbar.
Code
Beschreibung
QT
Sicherheit zertifiziert nach IEC 61508 mit FMEDA-Zertifikat
★
Konfigurationsschaltflächen
Code
Beschreibung
D4(1)
Analoger Nullpunkt und Spanne
★
DZ(2)
Digitaler Nullpunktabgleich
★
Nur mit HART 4–20 mA-Ausgang (Code A) erhältlich.
Nur mit HART 4–20 mA-Ausgang (Ausgangscode A) und drahtlosem Ausgang (Ausgangscode X) verfügbar.
Anzeige- und Schnittstellenoptionen
Code
Beschreibung
M4(1)
LCD-Display mit LOI
★
M5
LCD Anzeige
★
(1) Nur mit 4-20 mA HART-Ausgang (Code A) und PROFIBUS-PA (Code W) verfügbar.
Drahtloses Sensormodul
Code
Beschreibung
WSM
Kabelloses Edelstahl-Sensormodul
★
Transientenschutz
Die Option Überspannungsschutz ist bei drahtlosem Ausgang (Code X) nicht verfügbar. Die Option T1 wird bei FISCO-Produktzertifizierungen nicht benötigt; Überspannungsschutz ist in den FISCO-Produktzertifizierungscodes IA, IB und IE enthalten.
Code
Beschreibung
T1
Klemmenblock für Überspannungsschutz
★
Rohrstopfen
Beim Funkausgang (Code X) ist die Option Rohrstecker nicht verfügbar.
Code
Beschreibung
TUN
316 SST-Rohrstopfen
★
Softwarekonfiguration
Code
Beschreibung
C1
Benutzerdefinierte Softwarekonfiguration. (Ausgefülltes Rosemount 3051 Wireless-Konfigurationsdatenblatt bei Bestellung erforderlich.)
★
Geringe Leistungsabgabe
Code
Beschreibung
C2
0,8–3,2 VDC-Ausgang mit digitalem Signal basierend auf dem HART-Protokoll (nur mit Ausgangscode M verfügbar)
★
Alarmstufen
Die Alarmstufenoption ist nur mit HART 4–20 mA-Ausgang (Code A) verfügbar.
Code
Beschreibung
C4(1)
Analoge Ausgangspegel konform mit NAMUR-Empfehlung NE 43, Alarm hoch
★
CN (1)
Analoge Ausgangspegel konform mit NAMUR-Empfehlung NE 43, Alarm niedrig
★
CR
Benutzerdefinierte Alarm- und Sättigungssignalpegel, Hochalarm (erfordert C1 und Rosemount 3051-Konfigurationsdatenblatt)
★
ES
Benutzerdefinierte Alarm- und Sättigungssignalpegel, Untertemperaturalarm (erfordert C1 und Rosemount 3051-Konfigurationsdatenblatt)
★
CT
Rosemount Standard-Niedrigalarm
★
(1) Der NAMUR-konforme Betrieb ist werkseitig voreingestellt und kann vor Ort für den Standard Rosemount 3051 auf Standardbetrieb umgestellt werden.
Druckprüfung
Code
Beschreibung
P1(1)
Hydrostatische Prüfung mit Zertifikat
★
(1) Nicht verfügbar mit Druckbereich 0.
Reinigungsprozessbereich
Nicht gültig mit alternativem Prozessanschluss S5.
Code
Beschreibung
P2
Reinigung für den Sonderservice
P3
Reinigung für < 1 ppm Chlor/Fluorid
Erdungsschraube
Die Option Erdungsschraube ist bei kabellosem Ausgang (Code X) nicht verfügbar. Die Option V5 wird bei Option T1 nicht benötigt; bei Option T1 ist eine externe Erdungsschraube enthalten.
Code
Beschreibung
V5
Externe Erdungsschraubenbaugruppe
★
Hohe Genauigkeit
Nur mit Standard-Rosemount 3051 verfügbar. Weitere Informationen finden Sie im Abschnitt „Spezifikationen“.
Code
Beschreibung
P8
0,04 % Genauigkeit bis zu einem Turndown von 5:1 (Bereich 2-4)
★
Oberflächenbeschaffenheit
Code
Beschreibung
Q16
Zertifizierung der Oberflächenbeschaffenheit für hygienische Druckfühler
★
Toolkit-Berichte zur Gesamtsystemleistung
Code
Beschreibung
QZ
Bericht zur Leistungsberechnung für Ferndichtungssysteme
★
Elektrischer Leitungsverbinder
Die Option des elektrischen Leitungsanschlusses ist mit dem drahtlosen Ausgang (Code X) nicht verfügbar.
Code
Beschreibung
GE
M12, 4--polig, Stecker (eurofast®)
★
GM
A-Größe Mini, 4--poliger Stecker (Minifast®)
★
NACE-Zertifikat
Beachten Sie, dass NACE®-konforme benetzte Materialien erforderlich sind. Die Konstruktionsmaterialien müssen den Empfehlungen gemäß NACE MR0175/ISO 15156 für saure Ölfeldproduktionsumgebungen entsprechen. Für bestimmte Materialien gelten Umweltgrenzwerte. Weitere Einzelheiten finden Sie im neuesten Standard. Alle ausgewählten Materialien müssen außerdem NACE MR0103 für saure Raffinationsumgebungen entsprechen.
Code
Beschreibung
Q15
Konformitätszertifikat nach NACE MR0175/ISO 15156 für benetzte Materialien
★
Q25
Konformitätszertifikat nach NACE MR0103 für benetzte Materialien
★
Kalte Temperaturen
Diese Option ist nur für Drucktyp D und G, Druckbereiche 1–5 mit 4-20 mA HART®-Protokoll und Silikon-Sensorfüllflüssigkeit verfügbar. Sie ist mit 316SST, C-276, vergoldeten SST-Isoliermembranen und mit den Transmitterflanschtypen 2, 7 und 0 (nur für HJ, HK und HL) verfügbar. BR5 und BR6 sind mit den folgenden Optionen nicht verfügbar: DC, DF, D7, D9, P9, Q16, GE und GM. Informationen zu verfügbaren Zulassungen erhalten Sie beim Hersteller.
Code
Beschreibung
BR5(1)
–58 Grad F (–50 Grad) Kaltbetrieb
★
BR6(2)
–76 Grad F (–60 Grad) Kaltbetrieb
★
Die Option BR5 ist nur mit den Zulassungscodes C6, E2, E5, EM, I2, I5, I7, IM, IP, K5, KM und KP verfügbar.
Die Option BR6 ist nur mit den Zulassungscodes EM, I2, I7, IM, IP und KM verfügbar.
HART-Revisionskonfiguration (erfordert HART-Protokoll-Ausgabecode A)
HART® Revision 5 ist der Standard-HART-Ausgang.
Code
Beschreibung
HR5
Konfiguriert für HART Revision 5
★
HR7
Konfiguriert für HART Revision 7
★
Kabelloses Stromversorgungszubehör
Diese Option ist nur mit dem Ausgabecode X verfügbar.
Code
Beschreibung
HS
Hot-Swap-Netzteil für den Austausch des Strommoduls
Beliebte label: Rosemount™ 3051 Inline-Drucktransmitter, China Rosemount™ 3051 Inline-Drucktransmitter Hersteller, Lieferanten, Oval Getriebeflussanzeige, Drucksensor für Hydroenergie, grenzüberschreitender Geschäft, Tafelmontierter Durchflussmesser, Flussflussmeter, Wirbelströmungssenderfunktionen
