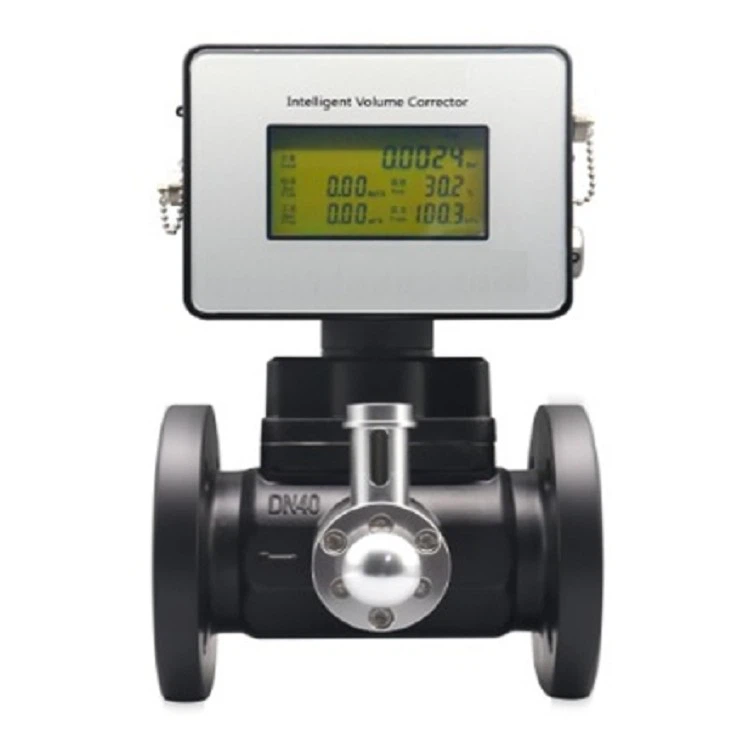

Der LWQ-Gasturbinen-Durchflussmesser ist eine Art Geschwindigkeitsdurchflussmesser, der den Gasdurchfluss genau misst. Es bietet die Vorteile einer einfachen und leichten Struktur, einer hohen Messgenauigkeit, einer guten Wiederholbarkeit, eines großen Messbereichs, einer bequemen Installation und Wartung usw. Es wird häufig bei der Messung verschiedener Gase wie Erdgas, Stadtgas, Propan, Butan usw. verwendet. Luft, Stickstoff und andere Gase in der Erdölindustrie, der chemischen Industrie, der Metallurgie, der Luftfahrt, der wissenschaftlichen Forschung und anderen Abteilungen und Industriebereichen. Aufgrund seiner hohen Präzision und guten Wiederholgenauigkeit eignet sich das Gerät für die Gewerbemessung und die industrielle Prozesserkennung.

Da der Durchflussmesser Temperatur-, Druck- und Durchflusssensoren integriert, die Temperatur und den Druck des Mediums in der Leitung verfolgt und erkennt und eine automatische Kompensation und Korrektur des Kompressionsfaktors durchführt, verfügt er über eine hervorragende Messleistung bei niedrigem und hohem Druck und ist besonders geeignet für die Messung verschiedener einphasiger Gase, wie Erdgas und anderer Gase. Je nach den unterschiedlichen Anforderungen der Anwender bietet das Unternehmen Turbinen-Durchflussmesser mit unterschiedlichen Präzisionsstufen an.

Haupteigenschaften

(1) Hohe Präzision, gute Wiederholgenauigkeit, geringer Druckverlust und gute seismische Leistung;

(2) Verwenden Sie hochwertige Lager mit geringem Reibungswiderstand und guter Dichtungsleistung.

(3) Integration eines Mikroprozessors, eines Durchflusssensors, eines hochpräzisen Temperatursensors und eines Drucksensors, direkte Messung der Durchflussrate, der Temperatur und des Drucks des gemessenen Gases und automatische Durchführung der Durchflussverfolgungskompensation und des Kompressionsfaktorkorrekturvorgangs;

(4) Das Instrument verfügt über einen Impulssignal- und Analogsignalausgang und kann über die RS485-Kommunikationsschnittstelle oder das GPRS-System direkt eine zentralisierte Erfassung und Echtzeitverwaltung von Computerdaten realisieren.

(5)Geringer Stromverbrauch, interne Batteriestromversorgung oder externe Stromversorgung;

(6) Es verfügt über eine Echtzeit-Datenspeicherfunktion, die Datenverlust während des Batteriewechsels oder eines plötzlichen Stromausfalls verhindern kann. Im Spannungsausfallzustand können interne Daten dauerhaft gespeichert werden.

(7)Es kann mit dem IC-Karten-Vorauszahlungssystem verwendet werden, um die Handelsabwicklung zu erleichtern.

Technische leistung

Genauigkeit Klasse

Klasse 1.0: qmax-0.2max ±1.0 Prozent 0.2max-min ±2.0 Prozent

Klasse 1.5: qmax-0.2max ±1,5 Prozent 0.2max-min ±3.0 Prozent

Produkte, die nicht besonders gekennzeichnet sind, werden gemäß der Präzisionsklasse 1,5 geliefert. Für andere Genauigkeiten sind bei der Bestellung besondere Anweisungen zur kundenspezifischen Anpassung erforderlich.

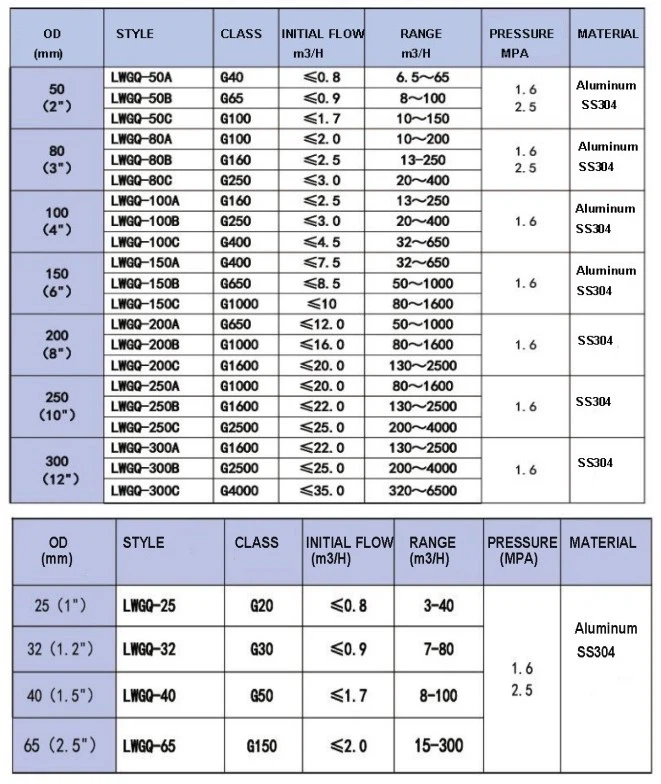

Modell, Spezifikation und Grundparameter von Durchflussmesser

product-661-784

Nutzungsbedingungen
1.Standardbedingung: P=101.325kPa T=293.15k
2. Nutzungsbedingungen:
A.Umgebungstemperatur:-25 ~ plus 80 Grad
B. mittlere Temperatur: -20 ~ plus 60 Grad
C.relative Luftfeuchtigkeit: 5-95 Prozent
D.atmosphärischer Druck: 86 kpa-106 kpa

Elektrische Leistungsindikatoren

Funktionierendes Netzteil
A. Interne Instrumentenstromversorgung: 1 3.6VDC Lithiumbatterie, die normal funktionieren kann, wenn die Batteriespannung 3,1 ~ 3,6 V beträgt;
B Interne GPRS-Stromversorgung: eine 6,6-VDC-Lithiumbatterie, die normal arbeiten kann, wenn die Batteriespannung 5,0 ~ 6,6 V beträgt;
C. Externe Stromversorgung: plus 24 VDC 15 Prozent, Welligkeit kleiner oder gleich 5 Prozent, geeignet für 4 ~ 20 mA-Ausgang, Impuls
Ausgabe, RS-485 usw.
D. Externe Stromversorgung (Solarenergie) GPRS-Stromversorgung: plus 5 VDC-- plus 7 VDC.

Impulsausgabemodus
1)Basiszähler-Impulssignal: (wird zur Kalibrierung des Instruments verwendet):
Direkte Ausgabe des ursprünglichen Impulssignals des vom Durchflusssensor erfassten Basiszählers über einen Verstärker, wobei der hohe Pegel größer oder gleich 20 V und der niedrige Pegel größer oder gleich ist
Kleiner oder gleich 1V.
2)Modifiziertes Betriebszustandsimpulssignal (oder Standardvolumenstrom):
Die per Software festgelegte Standardeinstellung ist der Volumenstrom-Impulsausgang des geänderten Betriebszustands mit Amplitudenwerten von: hoher Pegel größer oder gleich 20 V und niedriger Pegel kleiner oder gleich 1 V.
3) Äquivalentes Impulssignal (für IC-Karten-Controller-Eingang):
Die A.TTL-Ausgangsamplitude beträgt 0 ~ 3 V, die Ausgangsimpulsbreite ist größer oder gleich 50 ms. B.OC-Ausgabe.

Aktueller Output:
4 ~ 20 mA Standard-Analogstromausgangsfunktion
Er ist direkt proportional zum Normvolumenstrom, 4mA entspricht 0 Nm3/h, 20mA entspricht dem maximalen Normvolumenstrom (dieser Wert ist einstellbar).
Die Ausgabeform ist: Zweileitersystem

RS485-Kommunikation
Über die interne RS485-Standardschnittstelle kann es zur seriellen Kommunikation mit Host-Computern wie Personalcomputern und SPS verbunden werden. Es kann mittlerer Druck, Temperatur, momentane Durchflussrate, akkumulierte Standarddurchflussrate, Batteriespannung usw. anzeigen.

Arbeits status

product-537-300

1.Gesamt: Kumulierter Durchfluss, der Anzeigewert kann 4 Dezimalstellen beibehalten, der Maximalwert beträgt 9999999999; Wenn sich der Anzeigezustand erhöht, wird m3 angezeigt. Wenn das Display den akkumulierten Zustand anzeigt, wird m3 nicht angezeigt.

2.oper. Durchfluss: Der angezeigte Wert wird auf mindestens 3 Dezimalstellen gehalten und der Maximalwert beträgt 9999 m3/h;

3.Std. Durchfluss: Der Anzeigewert beträgt mindestens 3 Dezimalstellen und der Maximalwert beträgt 99999 Nm3/h;

4.Druck: Der angezeigte Wert besteht aus mindestens 3 Dezimalstellen. Der Maximalwert beträgt 9999. Das Gerät verfügt über Kpa zur Auswahl. Der Druckbereich beträgt 0-20000Kpa (Überdruck). Wenn dieser Bereich überschritten wird, blinkt der Druck.

5.Temperatur: Der angezeigte Wertebereich beträgt -50 Grad - 300 Grad. Außerhalb dieses Bereichs blinkt die Temperatur (Temp);

6." Führt die Anzeige des Energiemodus durch, gibt eine Aufforderung zur Batterieleistung aus und zeigt den Batteriestand an.
