Wie installiere ich einen hohen Genauigkeitsfluss?

Die Installation eines Flusses mit hoher Genauigkeit ist ein kritischer Prozess, der sorgfältige Planung, Präzision und ein gutes Verständnis der Flowmeter -Technologie erfordert. Als Anbieter vonHoher GenauigkeitsflussmeterIch habe aus erster Hand miterlebt, wie wichtig es ist, die ordnungsgemäße Installation für die optimale Leistung dieser Geräte zu gewährleisten. In diesem Blog -Beitrag werde ich Sie durch die Schritte zur Installation eines hohen Genauigkeitsflussmessers führen und auf dem Weg Erkenntnisse und Best Practices teilen.

Verständnis der Grundlagen hoher Genauigkeitsflussmesser

Bevor Sie in den Installationsprozess eintauchen, ist es wichtig zu verstehen, welche hohen Genauigkeitsflussmesser sind und wie sie funktionieren. Hohe Genauigkeitsdurchflussmesser sind so ausgelegt, dass die Flüssigkeitsrate oder Gase mit einem hohen Genauigkeitsgrad messen. Eine der beliebtesten Arten von Fließmessern mit hoher Genauigkeit ist dieCoriolis Flowmeter, was basierend auf dem Coriolis -Effekt arbeitet. Wenn ein Flüssigkeit durch ein Vibrationsrohr fließt, verdreht die Coriolis -Kraft das Röhrchen, und diese Wendung ist proportional zur Massenströmungsrate der Flüssigkeit.

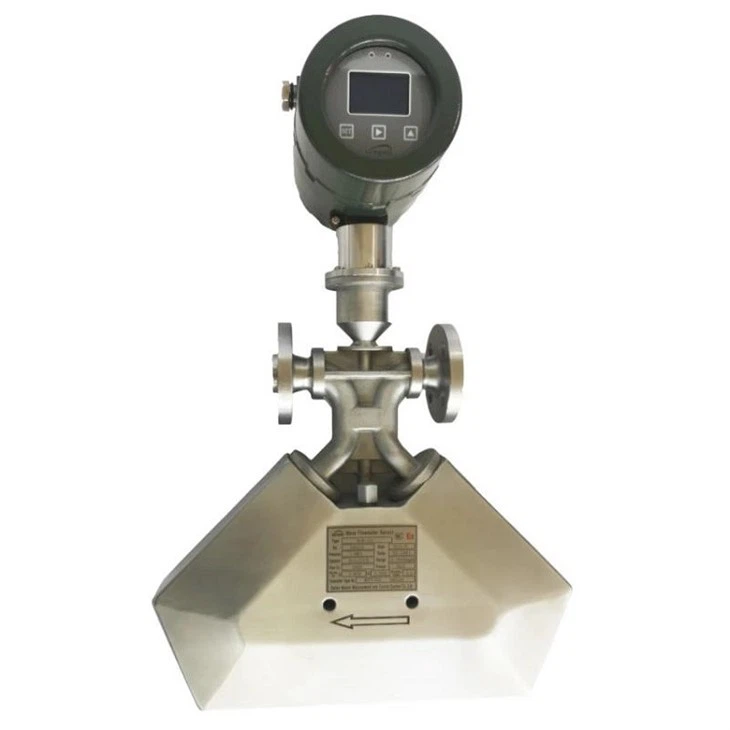

Eine andere Art von Flussmeter mit hoher Genauigkeit ist dasCoriolis -Massenflussmeter zum Trinken, die speziell für Anwendungen ausgelegt ist, bei denen eine genaue Messung von Trinkwasser oder anderen Trinkflüssigkeiten erforderlich ist. Diese Durchflussmesser werden häufig in Wasseraufbereitungsanlagen, Getränkeproduktionsanlagen und anderen Branchen verwendet, in denen die Qualität und Menge der gemessenen Flüssigkeit entscheidend sind.

Vorinstallationsplanung

Der erste Schritt bei der Installation eines hohen Genauigkeitsflussmessers besteht darin, einen gründlichen Vorinstallationsplanungsprozess durchzuführen. Dies beinhaltet mehrere wichtige Schritte:

1. Standortbewertung

• Flussbedingungen:Bewerten Sie die Durchflussbedingungen an der Installationsstelle, einschließlich der Durchflussrate, des Drucks, der Temperatur und der Viskosität der Flüssigkeit. Diese Faktoren bestimmen den entsprechenden Typ und die Größe des Durchflussmessers.
• Rohrgröße und Material:Messen Sie den Durchmesser und das Material des Rohrs, in dem der Durchflussmesser installiert wird. Der Durchflussmesser sollte mit der Rohrgröße und dem Material kompatibel sein, um eine genaue Messung und ordnungsgemäße Installation zu gewährleisten.
• Zugänglichkeit:Stellen Sie sicher, dass die Installationsstelle für die Wartung und Kalibrierung leicht zugänglich ist. Um den Flussmesser sollte genügend Platz geben, um bei Bedarf eine einfache Entfernung und Austausch zu ermöglichen.

2. Auswahl der Durchflussmeter

• Bewerbungsanforderungen:Berücksichtigen Sie die spezifischen Anwendungsanforderungen, wie die Art der gemessenen Flüssigkeit, die erforderliche Genauigkeit und die Betriebsbedingungen. Wählen Sie einen Flowmeter, der für Ihre Anwendung geeignet ist und Ihre Leistungsanforderungen erfüllt.
• Kompatibilität:Stellen Sie sicher, dass der Durchflussmesser mit der gemessenen Flüssigkeit und dem vorhandenen Rohrleitungssystem kompatibel ist. Betrachten Sie Faktoren wie die chemische Kompatibilität, den Temperaturbereich und die Druckbewertung des Durchflussmessers.
• Genauigkeit und Wiederholbarkeit:Suchen Sie nach einem Flowmeter, der eine hohe Genauigkeit und Wiederholbarkeit bietet. Die Genauigkeit des Durchflussmessers wird typischerweise als Prozentsatz des gemessenen Werts ausgedrückt, und die Wiederholbarkeit ist die Fähigkeit des Durchflussmessers, im Laufe der Zeit konsistente Messungen zu liefern.

3. Vorbereitung der Installationskit

• Sammeln Sie Werkzeuge und Materialien:Sammeln Sie alle erforderlichen Werkzeuge und Materialien für die Installation, einschließlich Schraubenschlüssel, Schraubendreher, Rohrschneider und Dichtungsmaterialien. Stellen Sie sicher, dass Sie die richtige Größe und Art von Armaturen und Dichtungen für den Durchflussmesser haben.
• Überprüfung der Installationshandbuch:Überprüfen Sie das vom Flowmeter -Hersteller bereitgestellte Installationshandbuch sorgfältig. Das Installationshandbuch enthält detaillierte Anweisungen zur Installation des Durchflussmessers, einschließlich der empfohlenen Installationsorientierung, Rohrleitungsanschlüsse und elektrischen Kabel.

Installationsprozess

Sobald Sie die Vorinstallationsplanung abgeschlossen haben, können Sie den Installationsprozess fortsetzen. In den folgenden Schritten wird das allgemeine Installationsverfahren für einen hohen Genauigkeitsflussmeter übertroffen:

1. Rohrvorbereitung

• Schneiden Sie das Rohr:Schneiden Sie einen Rohrschneider, um das Rohr am Installationsort zu schneiden. Stellen Sie sicher, dass der Schnitt sauber und gerade ist und die Rohrenden deburiert sind, um eine Beschädigung des Durchflussmessers zu vermeiden.
• Reinigen Sie das Rohr:Reinigen Sie die Innenseite des Rohrs, um alle Schmutz, Schmutz oder Rost zu entfernen. Dadurch wird eine ordnungsgemäße Dichtung zwischen dem Durchflussmesser und dem Rohr gewährleistet und verhindern, dass die gemessene Kontamination der Flüssigkeit ist.
• Armaturen einbauen:Installieren Sie die entsprechenden Armaturen an den Rohrenden, z. B. Flanschen oder Gewindeverbindungen. Stellen Sie sicher, dass die Armaturen ordnungsgemäß ausgerichtet und angezogen sind, um Lecks zu vermeiden.

2. Durchflussmesser -Installation

• Positionieren Sie den Flussmeter:Positionieren Sie den Durchflussmesser vorsichtig im Rohr und stellen Sie sicher, dass er mit der Rohrachse und der Fließrichtung ausgerichtet ist. Befolgen Sie die empfohlene Installationsorientierung, die im Installationshandbuch angegeben ist.
• Schließen Sie den Flussmeter an:Schließen Sie den Durchflussmesser mit den entsprechenden Armaturen und Dichtungen an das Rohr an. Stellen Sie sicher, dass die Verbindungen eng und leckfrei sind. Verwenden Sie einen Drehmomentschlüssel, um die Schrauben oder Muttern mit dem empfohlenen Drehmomentwert festzuziehen.
• Unterstützen installieren:Installieren Sie Stütze oder Klammern, um den Durchflussmesser vor Ort zu sichern und übermäßige Vibrationen oder Bewegungen zu verhindern. Die Stützen sollten so ausgelegt sein, dass sie dem Gewicht des Durchflussmessers und der gemessenen Flüssigkeit standhalten.

3.. Elektrische Verkabelung

• Verbinden Sie die Netzteil:Schließen Sie den Durchflussmesser gemäß dem im Installationshandbuch bereitgestellten elektrischen Schaltplan an die Stromversorgung an. Stellen Sie sicher, dass die Stromversorgungsspannung und Frequenz mit dem Durchflussmesser kompatibel sind.
• Schließen Sie den Signalausgang an:Schließen Sie die Signalausgabe des Durchflussmessers an das Steuerungssystem oder die Datenerfassungsvorrichtung an. Der Signalausgang kann in Form einer 4-20-mA-Stromschleife, eines Impulsausgangs oder eines digitalen Kommunikationsprotokolls wie Modbus erfolgen.
• Den Flussmeter erden:Erden Sie den Durchflussmesser, um elektrische Störungen zu verhindern und einen sicheren Betrieb zu gewährleisten. Befolgen Sie die Erdungsanweisungen im Installationshandbuch.

Tests und Kalibrierung nach der Installation

Nach der Installation des Durchflussmessers ist es wichtig, nach der Installationstests und -kalibrierung sicherzustellen, dass es ordnungsgemäß funktioniert und genaue Messungen durchführt. In den folgenden Schritten wird der Nachinstallationstest- und Kalibrierungsprozess überprüft:

1. Lecketests

• Das System unter Druck setzen:Langsam das System zum Betriebsdruck unter Druck setzen und auf Lecks an den Flussmeter -Verbindungen und Rohrleitungsfugen prüfen. Verwenden Sie eine Leckerkennungslösung oder eine Manometer, um Lecks zu erfassen.
• Überprüfen Sie den Flussmeter:Überprüfen Sie den Durchflussmesser auf Anzeichen von Schäden oder Leckagen. Stellen Sie sicher, dass der Durchflussmesser ordnungsgemäß installiert und ausgerichtet ist und die Verbindungen eng sind.

2. Kalibrierung Null und Spanne

• Null Kalibrierung:Führen Sie eine Null -Kalibrierung durch, um den Durchflussausgang auf Null einzustellen, wenn kein Durchfluss vorhanden ist. Befolgen Sie den im Installationshandbuch bereitgestellten Kalibrierungsverfahren.
• Kalibrierungspanne:Führen Sie eine Spannkalibrierung durch, um den Durchflussmeterausgang mit einer bekannten Durchflussrate auf den richtigen Wert einzustellen. Verwenden Sie ein kalibriertes Referenzströmungsmeter oder ein Strömungskalibrierungs -Rig, um die Spannkalibrierung durchzuführen.

3. Leistungstests

• Durchflussratenmessung:Messen Sie die Durchflussrate des Fluids mit dem installierten Durchflussmeter und vergleichen Sie die Ergebnisse mit dem Referenzflussmeter oder der erwarteten Durchflussrate. Stellen Sie sicher, dass der Durchflussmesser genaue und konsistente Messungen liefert.
• Genauigkeitsüberprüfung:Überprüfen Sie die Genauigkeit des Durchflussmessers, indem Sie die gemessene Durchflussrate mit der tatsächlichen Durchflussrate vergleichen. Berechnen Sie den prozentualen Fehler und nehmen Sie die erforderlichen Anpassungen der Durchflussmesserkalibrierung vor.

Wartung und Fehlerbehebung

Die ordnungsgemäße Wartung und Fehlerbehebung sind für die Gewährleistung der langfristigen Leistung und Zuverlässigkeit eines hohen Genauigkeitsflussmessers von wesentlicher Bedeutung. Die folgenden Tipps helfen Ihnen, Ihren Flowmeter zu pflegen und zu beheben:

1. Regelmäßige Wartung

• Reinigen Sie den Flussmeter:Reinigen Sie den Durchflussmesser regelmäßig, um alle Schmutz, Schmutz oder Verunreinigungen zu entfernen, die sich auf dem Sensor oder der Rohrleitungen ansammeln können. Verwenden Sie ein mildes Reinigungsmittel und eine weiche Bürste, um den Durchflussmesser zu reinigen.
• Überprüfen Sie den Flussmeter:Überprüfen Sie den Flussmeter regelmäßig auf Anzeichen von Schäden oder Verschleiß. Überprüfen Sie die Verbindungen, Verkabelung und Dichtungen auf Lecks oder lose Anschlüsse.
• Kalibrieren Sie den Flussmeter:Kalibrieren Sie den Durchflussmesser regelmäßig, um sicherzustellen, dass er genaue Messungen liefert. Befolgen Sie den vom Flowmeter -Hersteller empfohlenen Kalibrierungsplan.

2. Fehlerbehebung

• Überprüfen Sie das Netzteil:Wenn der Durchflussmesser nicht ordnungsgemäß funktioniert, überprüfen Sie die Stromversorgung, um sicherzustellen, dass er die richtige Spannung und Frequenz bereitstellt. Überprüfen Sie die Verkabelungsverbindungen und die Sicherung, um sicherzustellen, dass sie nicht beschädigt sind.
• Überprüfen Sie den Signalausgang:Wenn der Flussmeter keinen Signalausgang bereitstellt, überprüfen Sie die Signalverkabelung und die Verbindung zum Steuerungssystem oder zum Datenerfassungsgerät. Stellen Sie sicher, dass der Signalausgang auf den richtigen Bereich eingestellt ist und das Kommunikationsprotokoll kompatibel ist.
• Überprüfen Sie nach Blockaden:Wenn der Durchflussmesser eine niedrige oder null Durchflussrate angibt, prüfen Sie auf Blockaden in der Rohrleitung oder im Durchflussmesser. Entfernen Sie alle Abfälle oder Verunreinigungen, die die Blockade verursachen können.

Abschluss

Die Installation eines Durchflussmessers mit hoher Genauigkeit erfordert sorgfältige Planung, Präzision und ein gutes Verständnis der Flowmeter -Technologie. Wenn Sie die in diesem Blog -Beitrag beschriebenen Schritte befolgen, können Sie sicherstellen, dass Ihr Flussmeter korrekt installiert ist und genaue Messungen anbietet. Wenn Sie Fragen haben oder weitere Unterstützung bei der Installation oder Wartung Ihres Flowmeters benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir sind ein führender Anbieter vonHoher Genauigkeitsflussmeterund wir sind bestrebt, unseren Kunden Produkte und Dienstleistungen von höchster Qualität zu bieten.

Referenzen

• Handbuch zur Durchflussmessung: Prinzipien und Praxis der Durchflussmessung
• Coriolis -Fließmeter: Grundlagen und Anwendungen
• Installations- und Betriebshandbücher des Herstellers für hohe Genauigkeitsflussmesser.
